10.17 Разводка разъемов
Семенов Ю.А. (ГНЦ ИТЭФ)

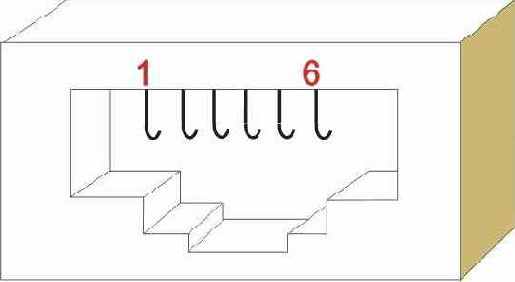

RJ-11
(6 контактов)
Телефонный разъем
Применение неэкранированных скрученных пар
| Использование | Ножки разъема | ||||||||
| 1-2 | 3-6 | 4-5 | 7-8 | ||||||
| Аналоговая передача голоса | - | - | TR/RX | - | |||||
| 10BASE-T | TX | RX | - | - | |||||
| 100BASE-TX | TX | RX | - | - | |||||
| 100BASE-T4 | TX | RX | - | - | |||||
| 100BASE-VG | BI | BI | BI | BI | |||||
| ISDN | Питание | TX | RX | Питание | |||||
| Token Ring | - | TX | RX | - | |||||
| ATM-пользователь | TX | RX | |||||||
| ATM-разветвитель | RX | TX |
TX – передача; RX – прием; BI – двунаправленная передача/прием.
Интерфейс RS-530
| Разводка разъема интерфейса RS-232 | |||||
| Номер контакта | Сторона ЭВМ (DTE) Разъем DB25M | Устройство передачи данных (DCE) Разъем DB25F | |||
| 1 | Экран | Экран | |||
| 2 | Выход передачи данных (TD) | Вход приема данных (RD) | |||
| 3 | Вход приема данных (RD) | Выход передачи данных (TD) | |||
| 4 | Запрос передачи данных (RTS) | Запрос приема данных (CTS) | |||
| 5 | Запрос приема данных (CTS) | Запрос передачи данных (RTS) | |||
| 6 | Вход готовности (DSR) | Выход готовности (DTR) | |||
| 7 | Земля сигнала | Земля сигнала | |||
| 8 | Вход CD (Carrier Detect) | Выход CD (Carrier Detect) | |||
| 20 | DTE готов (DTR) | DCE готов (DSR) | |||
| 22 | Индикатор вызова (RI) | Индикатор вызова (RI) |
Интерфейс V.24/RS-232 (9-контактный)
Интерфейс V.35
Интерфейс X.21
Интерфейс V.36/RS-449
